17 décembre 2004
De retour sur le fuselage, j'installe les servos. Au nombre de 3, je prends ce que j'ai : 2 "standards"
S3003 de Futaba et un mini servo Hitec HS81. Je reserve les 2 costauds pour les 2 axes avec lesquels
je vais le plus me débattre je pense : les ailerons et la profondeur.
|
|
|

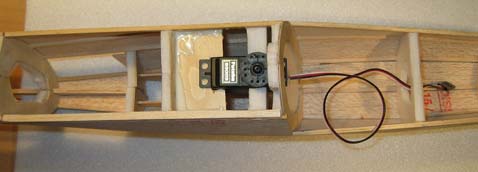

Ci-dessus le servo unique qui va commander les ailerons.
|
|

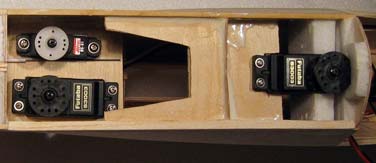

Préparation de la platine en CTP 2mm qui va prendre place dans le fuselage. Les servos sont
fixés par les vis fournis et la platine est collée dans le fuselage à la colle epoxy, que
j'ai mélangée à du micro-ballon (une sorte de poudre blanche trés légère...) pour alléger la
mixture et faire un beau congé.
|
|
|
20 décembre 2004
Préparation d'un nid douillet en mousse (une éponge...) pour accueillir la batterie de reception
dans le capot avant. Je l'installe maintenant car aprés fermeture du capot
la batterie sera difficilement accessible.
|
|
|
Le capot est formé par le couple avant, un demi-couple incliné en CTP, du balsa épais sur
le dessus, et plus fin sur les cotés pour épouser les formes. Le balsa épais sera ensuite
poncé pour suivre ces formes.
|
|
|
22 décembre 2004

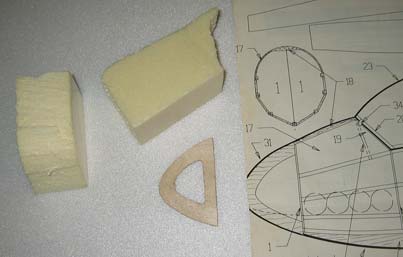

Pour tailler le nez assez rapidement j'ai choisi de le faire en mousse de polyuréthane.
C'est trés rapide à mettre en forme car la matière est trés tendre. Malheureusement c'est
aussi le point d'impact préferé de mes planeurs, j'ai donc mis un cadre en CTP 15/10 pour
lui donner la rigidité nécessaire et qui en plus sert de gabarit pour le poncage.
Reste qu'il faut que je trouve le moyen de durcir la surface avant d'entoiler. A suivre...
|
|
|
|
29 décembre 2004
|
|
|

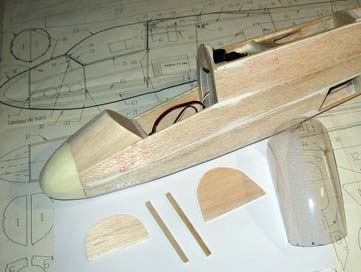

La verrière va etre constituée d'un cadre en balsa sur lequel on monte la bulle.
Celle-ci est préalablement thermoformée. Elle m'a été gracieusement fournie par Gérard (Encore une fois, merci Gérard...)

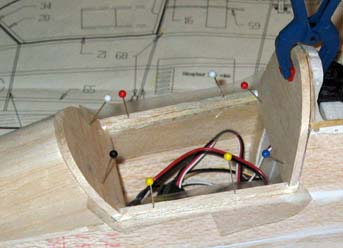

Le collage des elements du cadre se fait dans sa position de finale pour faciliter l'ajustement. Pour éviter de coller
définitivement le cadre au fuselage (!) j'ai intercalé un film plastique entre les deux le temps du séchage de la colle.

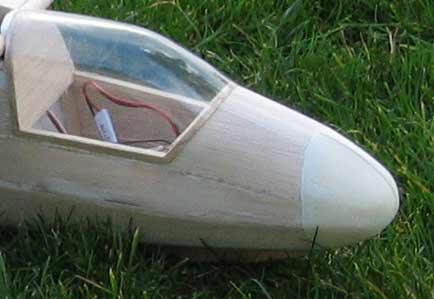

Ensuite la bulle est collé sur le cadre avec de la colle "contact". Une fois sec on découpe se qui dépasse du cadre,
et on regarde le résultat...
|
|
|
|
|
21 janvier 2005
|
|

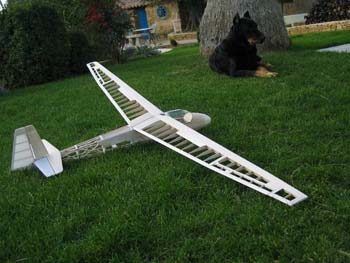

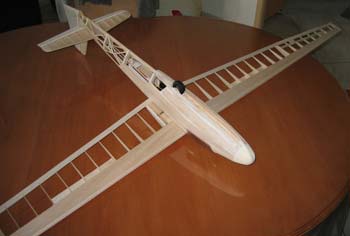

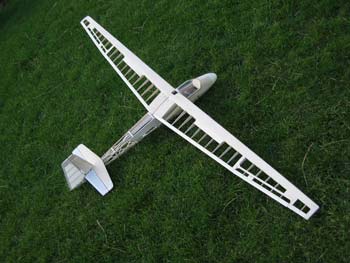

Juste pour voir ce que ca donne...
|
|
